ژنراتور تا الکتروموتور دو روی سکه ی مهندسی برق بوده و بنیاد پیشرفت در این رشته را پایه ریزی میکنند. برای تحلیل ژنراتور تا الکتروموتور ابتدا باید تعریفی مختصر از هرکدام ارائه نموده و در نهایت این مقایسه را انجام داد.
ژنراتور تا الکتروموتور ( تحلیل ژنراتور)
بطور مختصر ژنراتورها وسایلی هستند که انرژی مکانیکی را به انرژی الکتریکی تبدیل میکنند. این وسایل امروزه در انواع مختلفی ارائه میشوند.
ژنراتورها چگونه کار میکنند؟
ژنراتورها از طریق القای الکترومغناطیسی با حرکت روتور در اطراف استاتور تولید برق میکنند. در این فرآیند است که میدان الکتریکی، از طریق یک آهنربای دائم و یا آهنربای مغناطیسی تأمین گشته و چرخش سیم پیچ درون این میدان برق متناوب را در اختیار ما قرار میدهد.
ساختمان ژنراتور
بنابر توضیح قبل میتوان نتیجه گرفت که ساختمان ژنراتور دو بخش اصلی دارد :
- اولی قسمت متحرک و دوار که به آن رتور می گویند.
- دوم قسمت ساکن آن که به استاتور معروف است.
در یک توضیح مختصر و مرور کلی در ژنراتورهای معمولی امروزی :
- استاتور ساکن بوده و بخش بیرونی یا خارجی ماشین را تشکیل می دهد.
- رتور آزادانه حرکت می کند (می چرخد) و بخش درونی ماشین را تشکیل می دهد.
- استاتور و رتور از مواد فرو مغناطیسی ساخته می شوند.
- محیط داخلی استاتور و محیط خارجی رتور حاوی شیار های متعددی است.

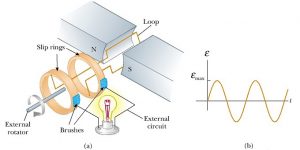

اما بطور کلی اگر بخواهیم به ساده ترین حالت ژنراتور را در نظر بگیریم تصویر زیر گویای همه چیز است.
ژنراتور تا الکتروموتور ( الکتروموتور یا موتور الکتریکی)
الکتروموتور دستگاه یا ماشینی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل میکند.
موتورهای الکتریکی چگونه کار میکنند؟
اساس کار بر این روال است که جریان الکتریکی اینبار از سیم پیچ میانی عبور میکند ؛ بنابراین این سیم پیچ خاصیت مغناطیسی پیدا کرده و نسبت به قطبهایش توسط آهنربای اطرف خود جذب و یا دفع میشود. اغلب موتورهای الکتریکی دوار هستنند، اما موتور خطی هم وجود دارند.
ساختمان موتورهای الکتریکی
در یک موتور دوار بخش متحرک (که معمولاً درون موتور است) چرخانه یا روتور و بخش ثابت ایستانه یا استاتور خوانده میشود. موتور شامل آهنرباهای الکتریکی است که روی یک قاب سیم پیچی شدهاست.
موتور کلاسیک جریان مستقیم دارای آرمیچری از آهنربای الکتریکی است. یک سوییچ گردشی به نام کموتاتور جهت جریان الکتریکی را در هر سیکل دو بار برعکس میکند تا در آرمیچر جریان یابد و آهنرباهای الکتریکی، آهنربای دائمی را در بیرون موتور جذب و دفع کنند. سرعت موتور DC به مجموعهای از ولتاژ و جریان عبوری از سیم پیچهای موتور و بار موتور یا گشتاور ترمزی، بستگی دارد.
به تصویر زیر توجه کنید:
ژنراتور تا الکتروموتور شباهت ها و تفاوت ها
ژنراتور تا الکتروموتور چرخه از مقایسه های گوناگون را شامل میشود. اما در این مقاله که ما ساده ترین نوع هرکدام را مورد بررسی قرار دادیم این تفاوت میان ژنراتور تا الکتروموتور به نوع کاربرد آن و نحوه قرار گرفتن آنها در مدار بستگی داشت. بدین ترتیب ما میتوانیم هر دو استفاده را از وسیله ای یکسان در مدار داشته باشیم.
بسیاری از کودکان و نوجوانان به عنوان یک بازی علمی همچین کاری را انجام میدهند. آنها یک موتور الکتریکی DC ساده را گاهی به موتوری دیگر متصل کرده و از موتور غیر فعال به عنوان ژنراتور استفاده میکنند.
قطعاً خوانندگان ما به دنیال مصارف بسیار حرفه ای تری از ژنراتور تا الکتروموتور می باشند و یا محصلین و دانشجویانی هستند که در آینده چنین کاربردهای پیچیده ای را از ژنراتور تا الکتروموتور رقم خواهند زد. ما به این دسته از خوانندگانمان مطالعه دو مطلب زیر را توصیه میکنیم. با کلیک بر روی عبارات قرمز رنگ زیر میتوانید مطالب را مطالعه نمایید:
